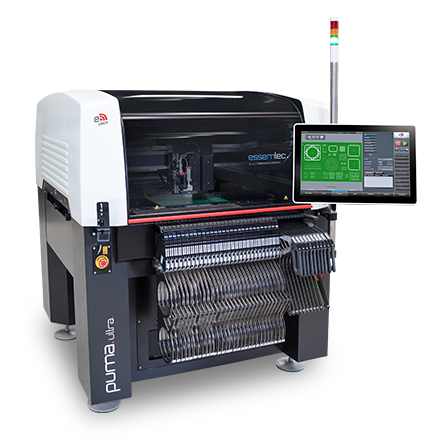

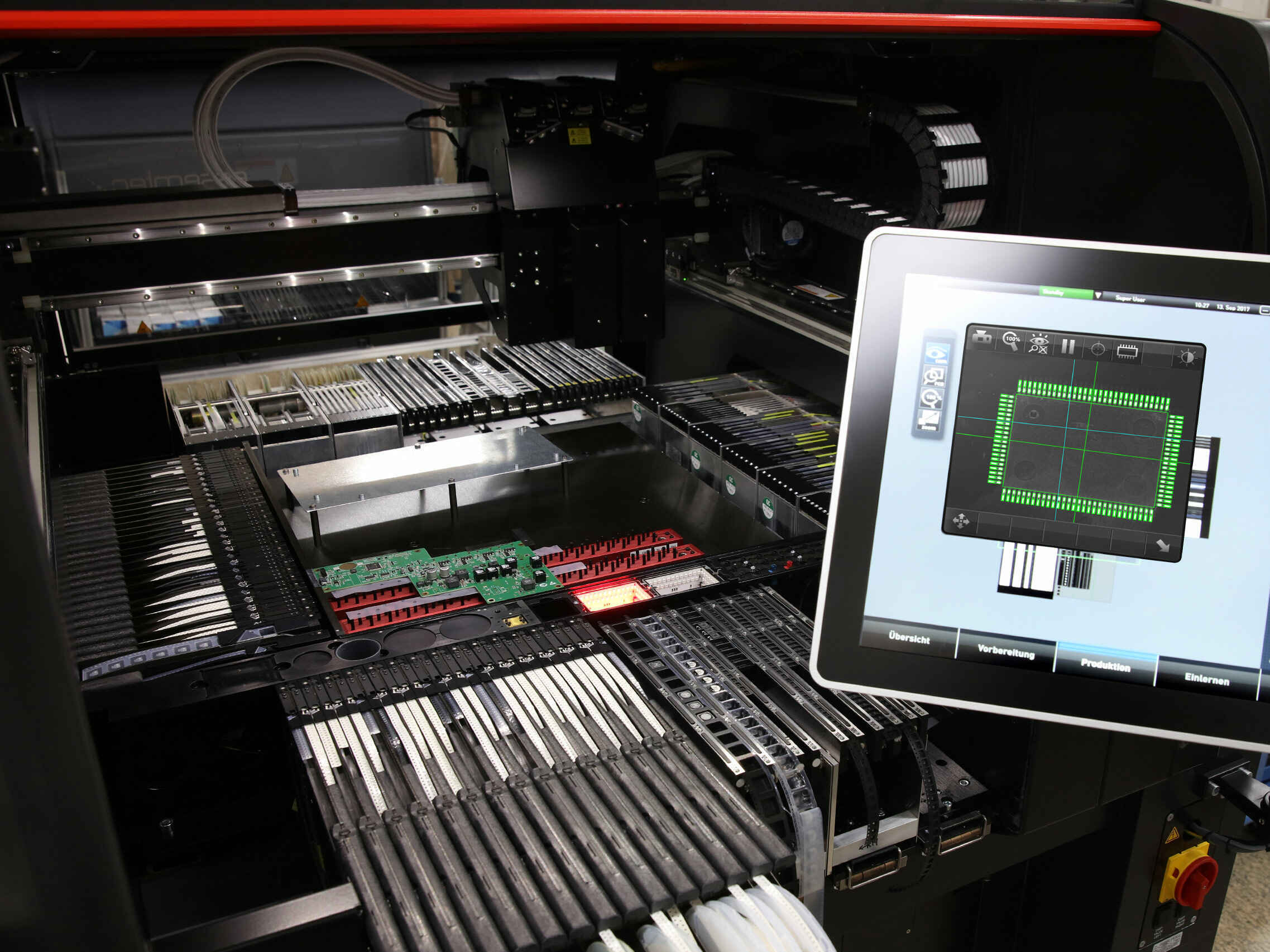

Especificações PUMA ULTRA – Sistema Pick & Place SMD
1. Produtividade e Velocidade
| Característica | PUMA 1 | PUMA 2 | PUMA 4 |
|---|---|---|---|
| Velocidade Ótima (Chip) | 9.000 cph | 17.400 cph | 30.000 cph |
| IPC 9850 (Chip/QFP) | 7.100 / 6.600 cph | 13.300 / 6.600 cph | 20.100 / 9.400 cph |
| IPC 9850A (Chip/QFP) | 6.900 / 5.200 cph | 12.400 / 5.200 cph | 18.100 / 6.600 cph |

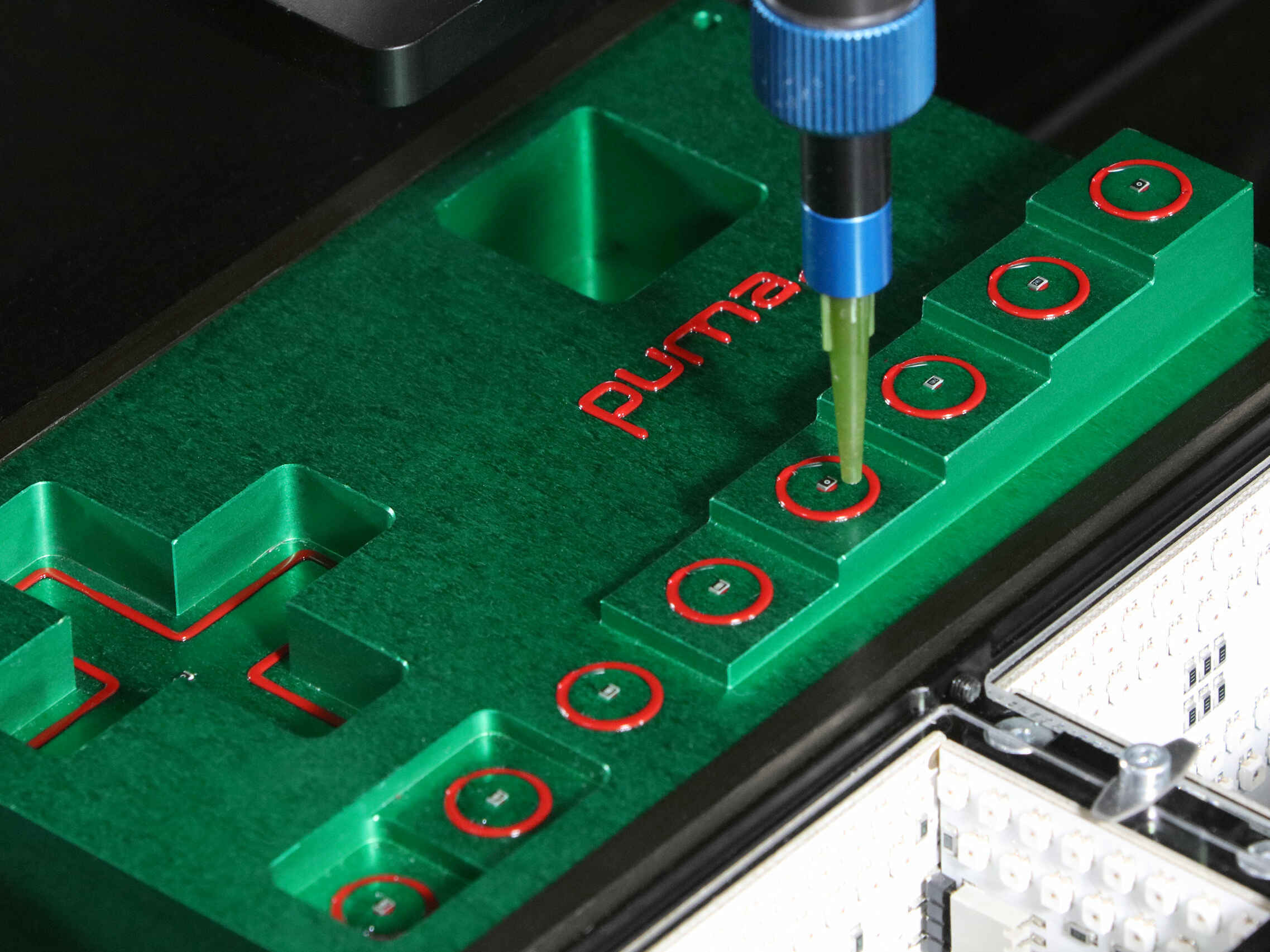

- Jetting (Solda): Até 1.100.000 pontos/h (Válvula Shockwave) (p. 1).
- Jetting (Cola): Até 2.000.000 pontos/h (Válvula Piezo) (p. 1).
- Troca de Job: < 1 minuto (p. 1).
2. Componentes e Precisão
- Faixa de Tamanho: De 008004 (imp.) até 109 x 87 mm (p. 1).
- Altura Máxima: 18 mm (padrão) (p. 1).
- Precisão de Posicionamento (3σ):
- Chip: ± 40 µm
- QFP: ± 30 µm (p. 1).
- Resolução Linear (XY): 0.2 µm (p. 1).

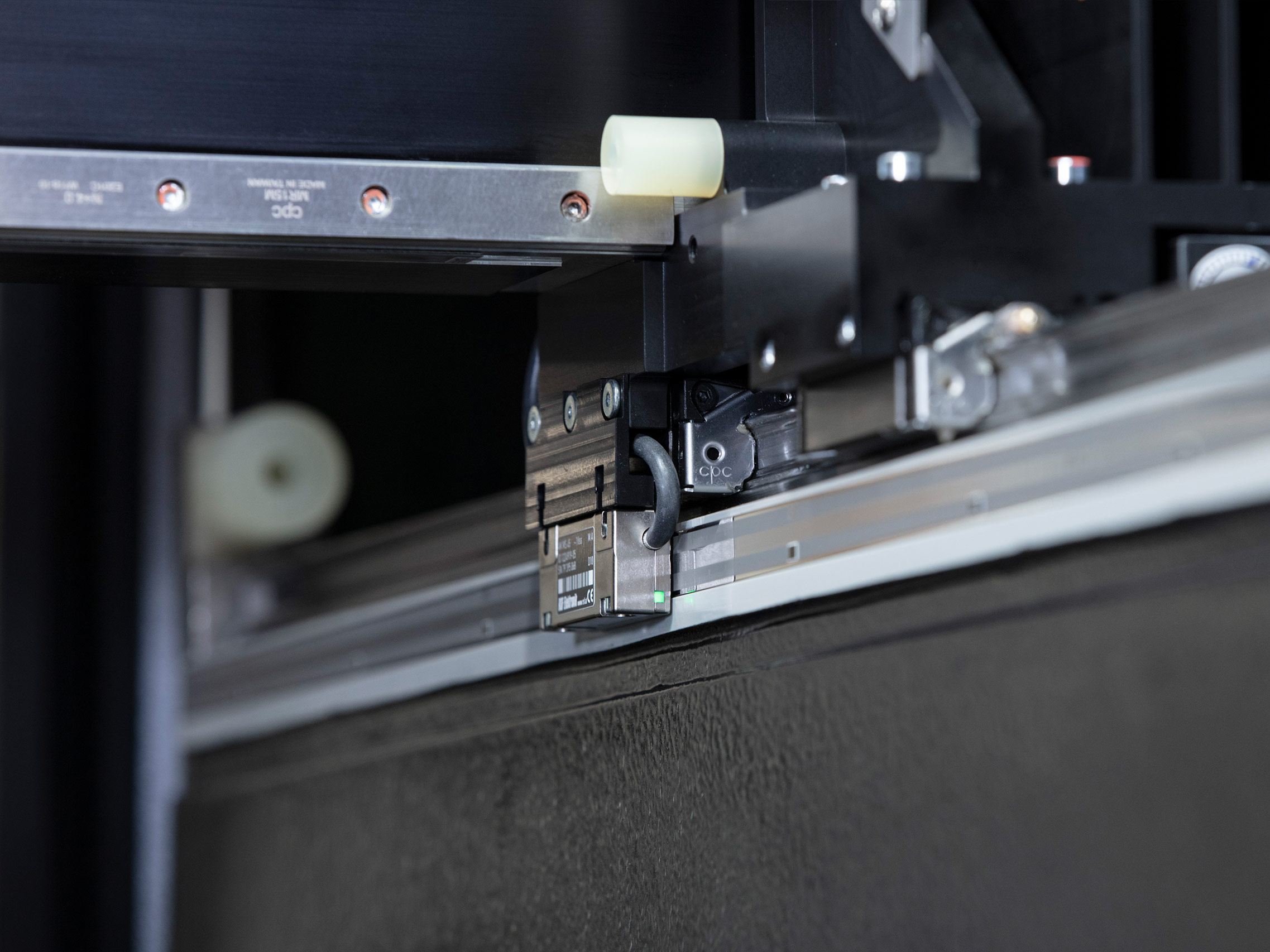

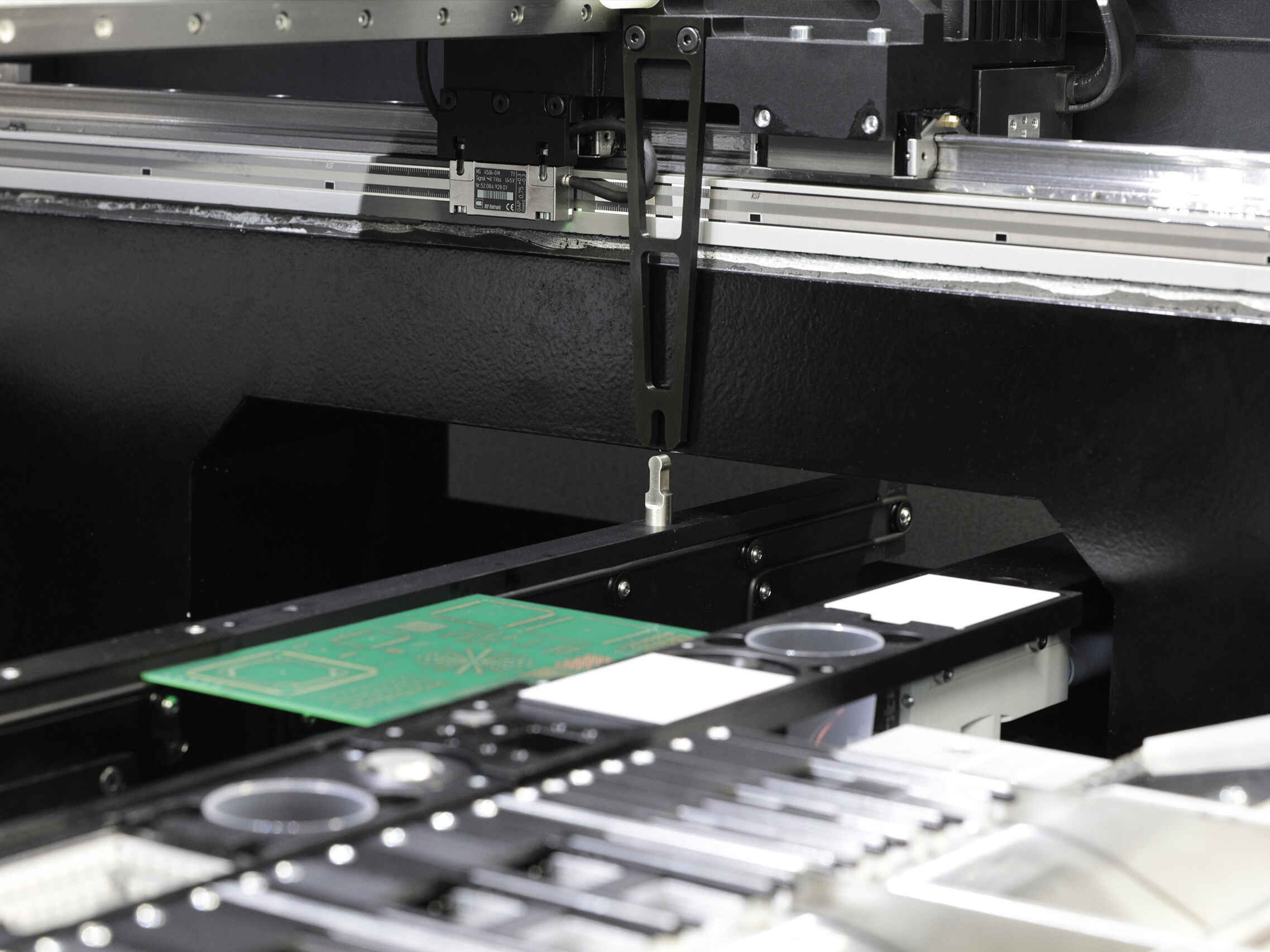

3. Manuseio de PCB
- Dimensões Máximas: 560 x 610 mm (Padrão) / 1830 x 610 mm (com opção Longboard) (p. 1).
- Espessura: 0.5 a 5.0 mm (dependendo da configuração In Line) (p. 1).
- Peso Máximo da Placa: 4 kg (p. 1).
4. Configuração do Sistema
| Recurso | PUMA 1 | PUMA 2 | PUMA 4 |
|---|---|---|---|
| Cabeças de P&P | 1 spindle | 2 spindles | 4 spindles |
| Eixos de Dispensação | Até 2 (opc.) | Até 2 (opc.) | 1 (opc.) |
| Câmera de Inspeção | Padrão | Padrão | Padrão |
- Software: ePlace P&P/Disp (Suporta En, De, Fr, Es, etc.) em Windows 11 com tela touch de 21.5” (p. 2).
- Alinhamento: Licença Cognex SMD4 PatMax inclusa (p. 2).
5. Dimensões e Suprimentos
- Dimensões (com proteção): 1557 x 1357 mm (p. 3).
- Peso da Máquina: Aprox. 1670 kg (sem alimentadores) (p. 3).
- Elétrica: 3 x 400 VAC/50Hz; Consumo de pico 3 kW (p. 3).
- Ar Comprimido: 6 – 7 bar; Consumo máx. 60 Nl/min (p. 3).
