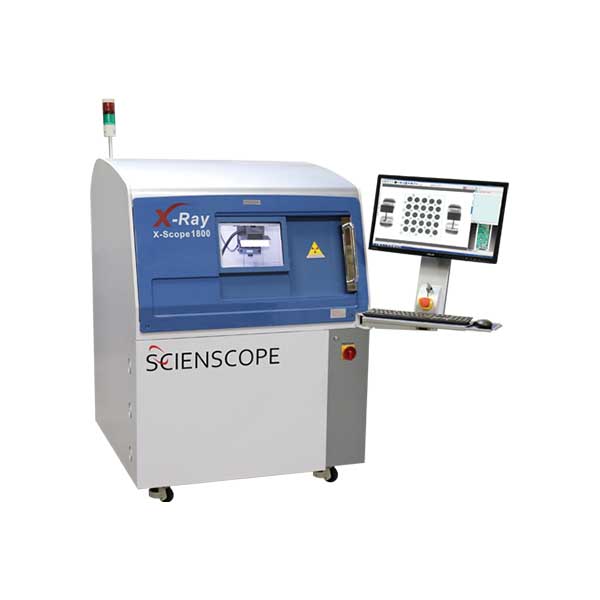

X-Scope 1800

O X-Scope 1800 X-Ray Inspection System é uma máquina de nível básico com recursos de alto nível. Uma fonte de raios X de micro-foco e um detector de imagem de painel plano digital CMOS com inclinação para vistas angulares oblíquas são padrão, tudo a um preço acessível.

SKU: sm-xscope1800 Categoria: Tag:

ESPECIFICAÇÕES RAIO-X X-Scope 1800

CARACTERISTICAS
Tubo de raio-x fechado de micro foco de alta potência totalmente integrado 90kV
Tamanho do ponto até 10μ de 5μ
Detector digital de imagem de painel plano CMOS de alta resolução de 4”x3”
Inclinação do detector de 30 ° para visualização em ângulo oblíquo
Área de inspeção de 19,6”x 14,75”
A câmera de mapeamento a cores com janela de zoom permite fácil localização e identificação de falhas
Movimento do eixo Z do tubo de raios X e detector
Configurações de kV e mA controladas por computador
Estágio X-Y de velocidade variável controlado por computador
Simples aponte e clique, a GUI intuitiva fornece acesso para criar rotinas de inspeção avançadas.
Todas as ferramentas de software padrão incluindo.
Detecção de vazios BGA e cálculos automáticos.
Gravação macro fácil para passo intuitivo e programação repetida.
Várias ferramentas de medição para raio, área, perímetro, etc.
PC industrial com Windows 7 PRO, ecrã plano de 24 ”LCD

TUBO DE RAIO X
• Fonte de Raio-X: Micro-foco, integrado (fechado)
• Tensão de operação: 90kV
• Corrente: 0.256mA / 0.18mA
• Tamanho do Foco Mínimo: 10 Mícrons
• Ampliação até: 500x

DETECTOR DE PAINEL FLAT DIGITAL
• Escala de cinza: 14 bits (16.384 tons de cinza)
• Velocidade: 30FPS
• Resolução: 99μm
• Tamanho do Detector: resolução ultra alta de 4 ”x 3”

ÁREA DE TRABALHO
• Tamanho da Mesa de Amostra: 496mm x 375mm / 19,5 ”x 14,75”
• Área de Inspeção: 450mm x 355mm / 17.75 ”x 14”
• Vista oblíqua do ângulo: + 30 °

ESPECIFICAÇÕES GERAIS DA MÁQUINA
• Dimensões: 43,3 ”x 43,3” x 55 ”(70” incluindo torre de luz) 1100mm x 1100mm x 1400mm (1800mm incluindo torre de luz)
• Peso: 800 kg / 1760 lbs. (construção soldada com chumbo de aço)
• Potência: 110-230 VAC 50/60 Hz
• PC industrial: Microsoft Windows 7 PRO (64 bits)
