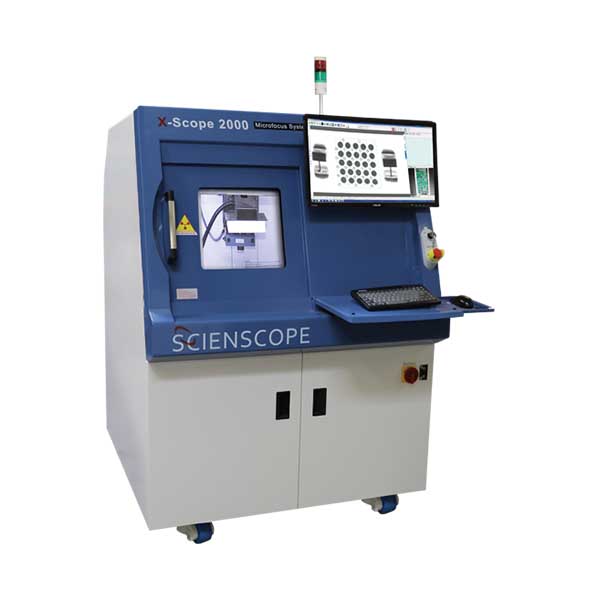

X-Scope 2000

O X-Scope 2000 X-Ray Inspection System é um instrumento de inspeção de raios-x de alto desempenho com uma relação preço-desempenho imbatível que inclui todos os recursos avançados que você esperaria encontrar em uma inspeção por raios-x muito mais cara sistema.

SKU: sm-xscope2000 Categoria: Tag:

ESPECIFICAÇÕES RAIO-X X-Scope 2000

CARACTERISTICAS
Tubo de raio-x de microfoco de 90 kV de alta potência totalmente integrado
Tamanho do ponto até 5μ
Detector digital de imagem de painel plano CMOS de alta resolução de 4”x3”
Inclinação do detector de 50 ° para visualização de ângulo oblíquo
21,75”x 19,5” área de inspeção
A câmera de mapeamento a cores com janela de zoom permite fácil localização e identificação de falhas
Movimento do eixo Z do tubo de raios X e detector
Configurações de kV e mA controladas por computador
Estágio X-Y de velocidade variável controlado por computador.
Simples aponte e clique, a GUI intuitiva fornece acesso para criar rotinas de inspeção avançadas.
Todas as ferramentas de software padrão incluindo.
Detecção de vazios BGA e cálculos automáticos.
Gravação macro fácil para passo intuitivo e programação repetida.
Várias ferramentas de medição para raio, área, perímetro, etc.
PC industrial com Windows 7 PRO, ecrã plano de 24 ”LCD

TUBO DE RAIO X
• Fonte de Raio-X: Micro-foco, integrado (fechado)
• Tensão de operação: 90kV
• Corrente: 0.178mA
• Tamanho do Foco Mínimo: 5 Mícrons
• Ampliação até: 1000x

DETECTOR DE PAINEL FLAT DIGITAL
• Escala de cinza: 14 bits (16.384 tons de cinza)
• Velocidade: 40FPS
• Resolução: 99μm
• Tamanho do Detector: resolução ultra alta de 4 ”x 3”

ÁREA DE TRABALHO
• Tamanho da Mesa de Amostra: 552mm x 496mm / 21,75 ”x 19,5”
• Área de Inspeção: 552mm x 496mm / 21.75 ”x 19,5”
• Vista oblíqua do ângulo: +50 °

ESPECIFICAÇÕES GERAIS DA MÁQUINA
• Dimensões: 55,5 ”x 53,5” x 66 ”(81” incluindo torre de luz) 1358mm x 1358mm x 1677mm (2057mm incluindo torre de luz)
• Peso: 1100 kg / 2425 lbs. (construção soldada com chumbo de aço)
• Potência: 110-230 VAC 50/60 Hz (Bivolt)
• PC industrial: Microsoft Windows 7 PRO (64 bits)-
