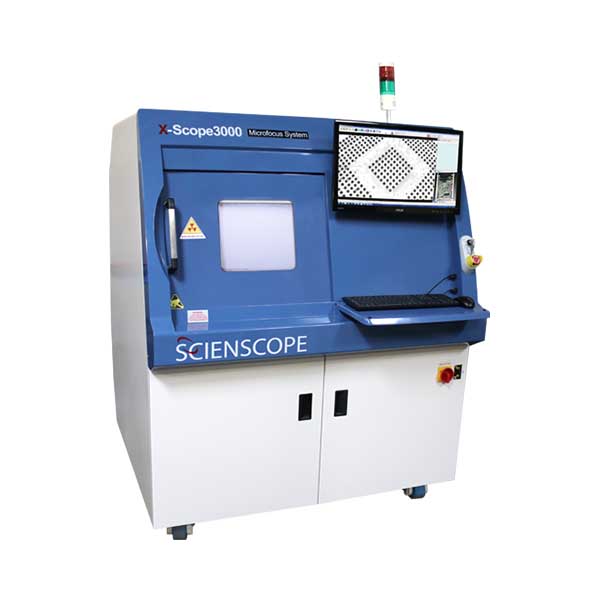

X-Scope 3000

O X-Scope 3000 X-Ray Inspection System é a mais recente adição à plataforma X-Scope. Baseado no muito popular X-SCOPE 2000, ele adiciona uma área de trabalho maior, mais potência e pode usar a mesma fonte de raio X de 130kV encontrada em nosso modelo principal, o X-Spection 6000.

SKU: sm-xscope3000 Categoria: Tag:

ESPECIFICAÇÕES RAIO X 3000
CARACTERISTICAS
Totalmente integrado, 110 ou 130kV de alta potência micro foco fechado tubo de raios-X.
Tamanho do ponto até 5μ.
Detector digital de imagem de painel plano CMOS de alta resolução de 4”x3”
Inclinação do detector de 50 ° para visualização de ângulo oblíquo Área de inspeção de 25,4”x 19,5”
A câmera de mapeamento a cores com janela de zoom permite fácil localização e identificação de falhas
Movimento do eixo Z do tubo de raios X e detector
Configurações de kV e mA controladas por computador.
Estágio X-Y de velocidade variável controlado por computador.
Simples aponte e clique, a GUI intuitiva fornece acesso para criar rotinas de inspeção avançadas.
Todas as ferramentas de software padrão incluindo.
Detecção de vazios BGA e cálculos automáticos.
Gravação macro fácil para passo intuitivo e programação repetida.
Várias ferramentas de medição para raio, área, perímetro, etc.
PC industrial com Windows 7 PRO, monitor plano de 24”LCD.

TUBO DE RAIO X
• Fonte de Raio-X: Micro-foco, integrado (fechado)
• Tensão de operação: 130kV
• Corrente: 0.32mA
• Tamanho do Foco Mínimo: 5 Mícrons
• Ampliação até: 800x

DETECTOR DE PAINEL FLAT DIGITAL
• Escala de cinza: 14 bits (16.384 tons de cinza)
• Velocidade: 10FPS (4X3 detector de tons de escala de cinza) ou 30FPS (5X5 detector)
• Resolução: 49,5μm (4X3 detector) ou 99μm (5X5 detector)
• Tamanho do Detector: resolução ultra alta de 4 ”x 3” ou 5”X5” alta resolução.

ÁREA DE TRABALHO
• Tamanho da Mesa de Amostra: 560mm x 457mm / 22 ”x 18”
• Área de Inspeção: 360mm x 290mm / 14,2 ”x 11,6”
• Vista oblíqua do ângulo: +60 °

ESPECIFICAÇÕES GERAIS DA MÁQUINA
• Dimensões: 59”x 62,9” x 62,9 ”(78,6” incluindo torre de luz) 1500mm x 1600mm x 1600mm (2000mm incluindo torre de luz)
• Peso: 1600 kg / 3527 lbs. (construção soldada com chumbo de aço)
• Potência: 110-230 VAC 50/60 Hz (universal)
• PC industrial: Microsoft Windows 7 PRO (64 bits)
